污水處理是能耗密集型技術，為了能對污水處理過程進行合理的能耗評估和降低污水處理能耗，各國研究學者在此方面都做了大量的研究工作。文章從污水處理廠能耗現狀入手，對能耗評估指標、能耗基準線的劃定方法、能源效率提高辦法、能源監管等幾個方面進行了綜述。通過分析發現，污水處理廠的能源效率通過評估和管理是可以大幅度提升的，將來還有很多值得研究的空間。
污水處理廠承擔水環境改善的重要任務，但也是能耗密集型企業。其能耗范圍較廣，污水處理廠電耗一般占總能耗的70%~90%，因此污水處理廠的能耗一般多指電耗。據統計，我國2014年污水處理廠電耗占全國總電耗的0.26%，算上工業廢水處理和污泥處理，所占比例將超過2%。如何合理評估污水處理能耗和降低能源消耗是目前污水處理領域關注的熱點。
1污水處理電耗評估指標
目前以處理水量和污染物的去除量為電耗評估指標。
1以處理水量為電耗評估指標
我國基本是以處理水量為電耗評估指標的，且污水處理收費也是按水量為單位進行收費。據報道，我國目前城市污水處理電耗平均水平為0.29~0.40kW·h/m3。以處理水量為電耗評估指標有比較大的缺陷，這一評估指標使用的前提是污水處理廠的進水水量、水質(COD、氨氮、SS、總氮和總磷等)波動比較小，各污水處理廠進水水質水量情況比較接近，差別不大。另外，我國污水管網采用雨污分流，但實際上有時雨水、污水也會混合一起進入污水處理廠，導致進水污染物被一定程度稀釋，計算出的電耗偏低。
2以污染物的去除量為電耗評估指標
污染物的去除量為電耗評估指標又可細分為：以年服務人口當量為電耗評估指標、以COD去除量為電耗評估指標、以總懸浮固體去除量為電耗評估指標、以總氮去除量為電耗評估指標。
德國、澳大利亞等國家采用的是以年服務人口當量為電耗評估指標。每1人口當量可以按COD或者BOD進行折算，一般是每天1人口當量60gBOD或者120gCOD。北美地方的污水廠一般每天1人口當量80gBOD或160gCOD，或每天1人口當量產生400L污水來進行折算。

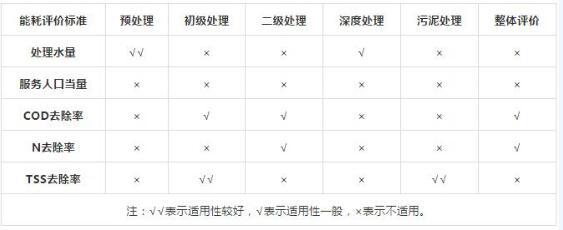

幾種常用電耗評價指標的適用性對比見表1。
表1幾種主要評價指標的適用性對比
由表1可知，以污染物的去除量為電耗評估指標更準確一些，但是依然存在不足。首先，污水中污染物評價指標比較多，包括SS、COD、BOD、TN、TP、NH3-N等。選取單一種類的污染物去除量為電耗評價指標不全面。其次，每個污水廠進出水水質不一樣，處理標準也不一樣。隨著對水環境質量改善要求的提高，污水處理廠的處理排放標準逐漸提高，要求越來越嚴，所以需要考慮采用全面覆蓋所有污染物去除效果的一個綜合指標來進行電耗評估。
3能量流分析

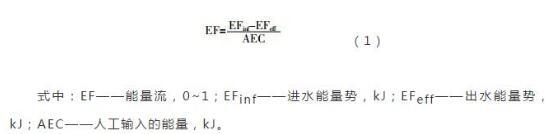

能量流分析是將進出污水處理系統的各種污染物按照能量的方式統一計量，將污水處理廠的運行效果從物質角度的多指標評價轉化成從能量角度的單一指標評價。能量流的定義如式(1)所示。
應用能量流評估方法需要計算污水中的能量，這里用化學潛能來代表。化學潛能指的是廢水中的有機物完全氧化成CO2和H2O時釋放出的熱能。污水中常見的有機物與化學潛能的對應關系：每1gCOD相當于14kJ化學潛能，每1gVSS相當于22.15kJ化學潛能。
林濤等應用比能耗和能量流兩種評價指標分析A2/O污水處理工藝的能耗情況，發現能量流評價指標相當于多個比能耗組成的分析系統，是一個更綜合、更全面的評價方法。就整體而言，能量流評價是一個新方法，應用很少，目前還不太完善，今后需要考慮納入反硝化過程和除磷反應。
2能耗基準
由于污水處理能耗較高，對污水處理劃定能耗基準有助于幫助污水處理廠建立合適的能耗評價體系，進一步降低能源消耗。確定能耗基準的方法比較多，大致可以分為歸一化方法、統計學方法、編程技術三類。
1歸一化方法
使用歸一化方法劃定能耗基準應用特別多，主要是因?yàn)樵摲椒ū容^簡單，結果通俗易懂，但其依賴于大量污水處理廠的樣本分析。為了在不同的污水處理廠劃定能耗基準，需要一定的評價指標，比如以服務人口量為標準、以處理單位水量為指標或以污染物的去除量為指標等。但是單一的評價指標過于簡單，并且應用的前提是假設所有的污水處理廠在污水處理類型、規模、地理位置都是一個度量標準。單一的評價指標只適合于污水處理廠不同功能的單個處理環節。
L.B.Yang等在2006年對中國599個污水處理廠運行和能耗數據進行統計分析，*后采用7個三水平的能耗指標建立了能耗基準線。將建立的這一能耗基準線對3個污水廠的能耗進行評估，結果發現適應性比較好，能達到節省能耗、提高能源效率的目的。通過能耗基準的劃定，3個污水廠在曝氣方面節省能源效果顯著。
C.Belloir等對英國2座具有初級處理、二級出水和深度處理的污水處理廠建立了能耗基準。結果發現，找到能耗*高的設施能有效提高能耗基準劃定的效率。建立能耗基準需要對污水廠有全面的認識，需要知道污水廠出水水質參數、現場操作情況和污水廠工程布局。
利用單一或多個評價指標進行歸一化能耗基準的劃定有兩個方面的缺陷。**，對于處理規模相差很大的污水處理廠不存在線性關系，不能直接套用;第二，單一評價指標只能反映污水處理廠的部分功能。因此，通常歸一化方法只應用于處理規模和污水水質比較類似的污水處理廠。
2統計學方法
統計學方法以*小二乘法(OLS)為例。OLS通過大量污水處理廠能源消耗樣本分析，建立回歸函數或模型表示大量污水處理廠樣本的能源平均消耗水平。再將單一的污水處理廠能耗水平與回歸函數進行比較，如果能耗值高于回歸線，說明該污水處理廠能源使用效率低，反之則是能源使用效率高。用OLS建立回歸模型所需要的參數包括：污水廠平均進水流量、進水BOD、進水COD、污水廠負荷率及營養物的去除情況等。OLS法也有不足之處：**，該方法同樣需要大量的樣本數據分析;第二，回歸結果對函數的表現形式比較敏感。
3編程技術
編程技術以數據包絡分析(DEA)為例，DEA是通過建立一個包絡面來評估系統或者設備運行效率的編程技術。DEA的優勢：是當新的決策單元添加到樣本集中，參數模型不需要隨著函數形式的改變而采用邊界函數形式的假設，同時DEA允許涉及多種輸入同時生成多個輸出過程的分析。這使得專家對DEA在污水處理廠技術經濟效益方面的評價應用產生了廣泛的興趣。但DEA與OLS一樣，其依賴確定性的能源效率分?jǐn)?shù)的假設，而忽視了能源消耗是具有很大隨機成分的事實，能源消耗會受到季節和天氣等因素的影響。DEA對數據是高度適應的，因此基于單一測量對能源效率進行估測是存在一些問題的。
3提高能源利用效率的方法
運行過程優化是一種投資少、又可以短時間內提高能源利用效率的方法。污水處理廠常見的運行過程優化主要在能源消耗占比較大的環節，如污水提升泵(約10%~20%)、曝氣(約50%~70%)和污泥脫水處理(約10%~25%)等。
1污水提升泵
污水提升泵的優化是一種非常常規的優化措施，沒有體現太多先進技術。主要包括對泵的操作設置、配備變頻器、采用**率的水泵等。一般對污水提升泵的優化能將這部分的能耗降低5%~30%。向偉芳對污水提升泵加設變頻調控，運行數據表明，用變頻調控技術能綜合節省能源消耗達到20%~40%。除此之外，也需要定期對水泵進行保養維護，加強運行管理，同時結合自身污水處理廠實際運行情況來調整運行條件，幫助實現能源效率的*大化。
2曝氣
對于污水處理過程而言，曝氣環節是能源消耗*大的環節。影響曝氣效率*重要的參數是平均細胞保留時間，有報道表明氧轉移速率與平均細胞保留時間成正比，與擴散器的空氣流速成反比。
(1)溶氧控制
A.Thunberg等報道，在瑞典某污水處理廠安裝在線溶氧監測儀能節約26%的空氣流量。有文獻報道，如果采用更先進的溶氧控制設備可以節約總能耗的15%或者更高。國內方面，楊岸明對曝氣智能控制方面展開了詳細研究并建模分析。將研究成果應用于20m3/d城市污水處理廠的鼓風曝氣優化上，*終在保持污水處理達標的前提下，月能耗降低7%，月均單位能耗降低9.7%。
(2)鼓風設備
A.C.Firmin等的研究表明，用渦輪鼓風機替換傳統的鼓風設備可以降低35%的能耗。*近又有文獻報道表明，與傳統彈性膜擴散裝置相比，采用超細氣泡擴散器可以節約能耗10%~20%。除了更換鼓風設備，給現有鼓風設備安裝變頻調控，可以在工藝發生變化時自動調速，節省電能。劉鐵軍對SBR工藝污水處理廠的羅茨鼓風機安裝變頻調控，每月*少節約電量6810kW·h，1a節約電費7.35萬元。
3污泥脫水處理
國內大型污水處理廠的污泥脫水處理費用占總費用的15%，對此采用節能降耗優化可以降低成本。主要改造方面包括構筑物結構改造、藥劑種類及添加量優化、污泥脫水裝備及工藝調整等。
宋繁*等針對污泥脫水能耗高的情況，研究污泥預處理工藝，改善污泥機械脫水性能，其開發的**污泥機械脫水設備實現了污泥含水率在60%以下。
4能耗管理辦法
1能源管理指南和能源管理系統
美國能源局(EPA)2008年發布了水和污水利用過程中的能源管理指南，里面提出了一些降低能源消耗和能源成本的方法。美國還有一些專門的組織機構在污水處理能源管理和提高能源利用率方面一直在努力，如WERF(TheWaterEnvironmentResearchFoundation)在籌劃制定一個*佳能源利用方法匯編。而我國在這方面相對比較落后，目前僅有一些小公司幫助污水處理廠提供能源管理和提效服務，國家層面缺乏相應的標準和指南。
2能源審計
能源審計也是能源管理的一個有效措施。常規能源審計就是在污水處理廠設立專門的能耗記錄臺賬，包括各處理單元或設備的電耗、藥耗和水耗。定期對臺賬記錄進行整理和分析，掌握該污水處理廠能源消耗的總體情況，并針對初步審計結果，對污水處理各單元環節做出簡單的調整。高級能源審計對污水處理廠相關工作人員的要求比較高，工作涉及設備現場試驗、盤點設備節能性能數據、設備和系統的能量分布、討論潛在的節能措施、同時提供詳細的過程審核資料并提出節能建議。
3能源監測系統
能源監測系統是由硬件和軟件組成的一個平臺，能將一些有效的能源管理辦法引入污水處理廠的實踐中，可以對污水處理廠的能源使用進行監測和管理，實現降低能耗的目的。例如目前監測和采集系統(SCADA)在污水處理廠中得到了廣泛的應用，該系統能監測多種設備的參數和操作條件，同時能夠提供處理工藝過程中能源消耗的實時數據。SCADA系統的有效使用可以在2~4a內收回投資成本。
5結論與展望
現有能耗評估指標都有一定的局限性，能耗基準的劃定方法也雜亂不一，方法各有優劣，沒有普適性。從國內外研究進展看出我國在此方面還有很長一段路要走。將來污水處理廠能源提效應在如下幾方面加強研究：
(1)形成更全面的能耗評估辦法，建立標準化能耗評估程序和管理記錄臺賬;
(2)開發更全面、更適用的能耗評估指標，根據污水廠的規模、工藝和進出水水質標準等劃定統一的標準能耗基準;
(3)加強污水處理廠能源監測自控系統數據收集和大數據分析，在此基礎上總結能源消耗規律，研究**節能降耗的方案。(來源：谷騰環保網)
